01 — Fundamentos de END

Linguagem comum, seleção de métodos, confiabilidade e fluxo de decisão.

01.1 — END explicado (NDT)

Fundamentos, seleção e confiabilidade

Ensaios Não Destrutivos reúnem métodos que examinam materiais, componentes e estruturas sem comprometer seu uso futuro. Cada método interage com a peça por um princípio físico diferente e, por isso, enxerga tipos específicos de descontinuidade.

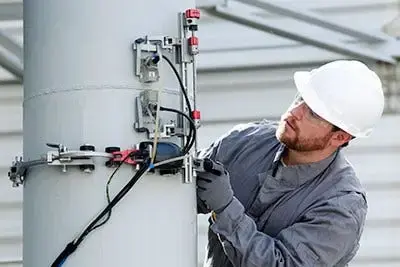

Inspeção de solda por ultrassom phased array. — Evident Scientific — fonte: https://ims.evidentscientific.com/en/products/phased-array/omniscan-x4

Imagem técnica de referência. O crédito e o link para a fonte oficial são exibidos no verbete.

• Objetivo: Detectar, localizar, medir ou caracterizar

• Objeto: Materiais, peças, soldas e estruturas

• Resultado: Indicação comparada a um critério

• Regra central: Nenhum método vê tudo

Indicação, descontinuidade e defeito

A precisão começa pela linguagem. O instrumento apresenta uma resposta; a avaliação técnica determina o que ela significa.

• Indicação: resposta observada ou registrada pelo sistema.

• Descontinuidade: interrupção física ou metalúrgica que pode explicar a resposta.

• Defeito: descontinuidade que não atende ao critério de aceitação aplicável.

• Uma indicação não deve ser chamada de trinca antes da caracterização.

Famílias de métodos

A energia utilizada define o tipo de informação disponível e as condições necessárias para obtê-la.

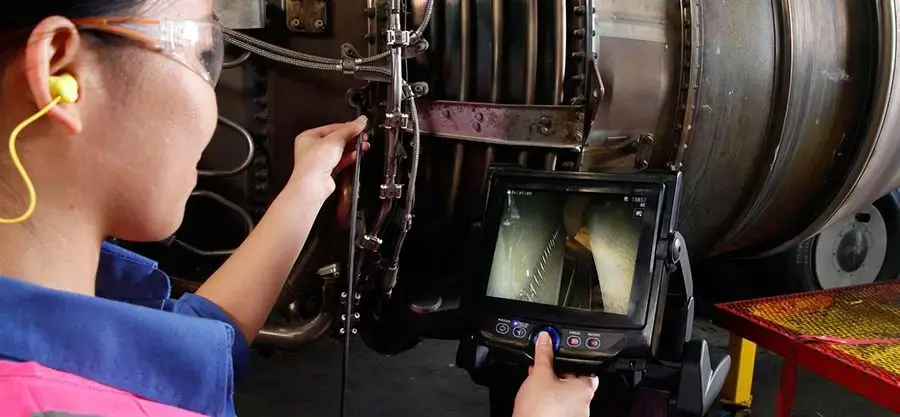

• Visual: condições abertas à superfície e acessíveis à linha de visão.

• Eletromagnéticos: materiais condutores, campos, amplitude e fase.

• Ultrassônicos: tempo de trânsito, reflexão, interfaces e volume interno.

• Magnéticos: perturbações do fluxo em materiais ferromagnéticos.

Como selecionar um método

A escolha começa na pergunta de inspeção, não no equipamento disponível.

• Material, microestrutura, espessura e geometria.

• Tamanho, profundidade e orientação esperada da descontinuidade.

• Acesso, temperatura, revestimento e condição superficial.

• Cobertura, velocidade, registro, código e critério de aceitação.

Confiabilidade e capacidade

Resultado negativo significa ausência de indicações acima da capacidade demonstrada e do limiar do procedimento — não ausência absoluta de dano.

• Probabilidade de detecção depende de contraste físico, cobertura, orientação e ruído.

• Blocos e peças de referência demonstram a resposta esperada.

• Verificações antes, durante e depois preservam a rastreabilidade.

• Competência do inspetor e procedimento são parte do sistema de medição.

Fluxo de inspeção

1. Definir objetivo, mecanismo de dano e critério de avaliação.

2. Selecionar método, técnica, equipamento e referência.

3. Preparar acesso, superfície e condições de segurança.

4. Configurar, calibrar/verificar e demonstrar capacidade.

5. Adquirir dados com cobertura e rastreabilidade.

6. Interpretar, avaliar, registrar e emitir relatório.

Onde se destaca

• Preserva a função do componente.

• Aplicável em fabricação e em serviço.

• Permite combinar métodos complementares.

Limitações críticas

• Capacidade específica para cada combinação de método e aplicação.

• Resultado depende de procedimento, referência e operador.

• Critérios de aceitação vêm do código ou engenharia, não do instrumento.

Parâmetros que governam o resultado

• Material

• Geometria

• Orientação

• Cobertura

• Sinal/ruído

• Critério

Aplicações típicas

• Controle de qualidade

• Integridade de ativos

• Soldas e fabricação

• Manutenção preditiva

• Aeroespacial

• Energia e óleo & gás

02 — Métodos eletromagnéticos

Correntes parasitas, arrays e fuga de fluxo magnético para superfícies e perda metálica.

02.1 — Ensaio por correntes parasitas (ECT)

Indução, impedância, frequência e fase

Uma bobina excitada por corrente alternada induz correntes em um material condutor. Trincas e mudanças de geometria, condutividade, permeabilidade ou lift-off alteram a impedância da sonda; o instrumento apresenta essa mudança em amplitude e fase.

Instrumentação multitecnologia Eddyfi Ectane 3. — Eddyfi Technologies — fonte: https://www.eddyfi.com/en/product/ectane-3

Imagem técnica de referência. O crédito e o link para a fonte oficial são exibidos no verbete.

• Energia: Indução eletromagnética

• Materiais: Eletricamente condutores

• Melhor resposta: Superfície e subsuperfície rasa

• Dado: Plano de impedância / tempo

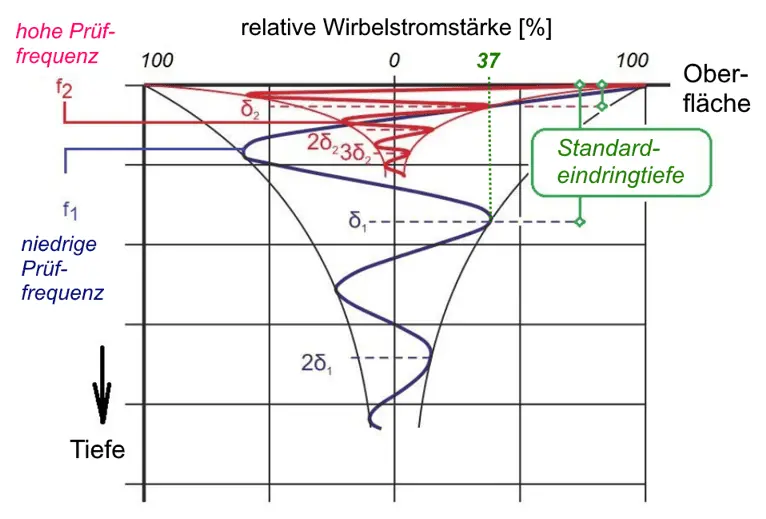

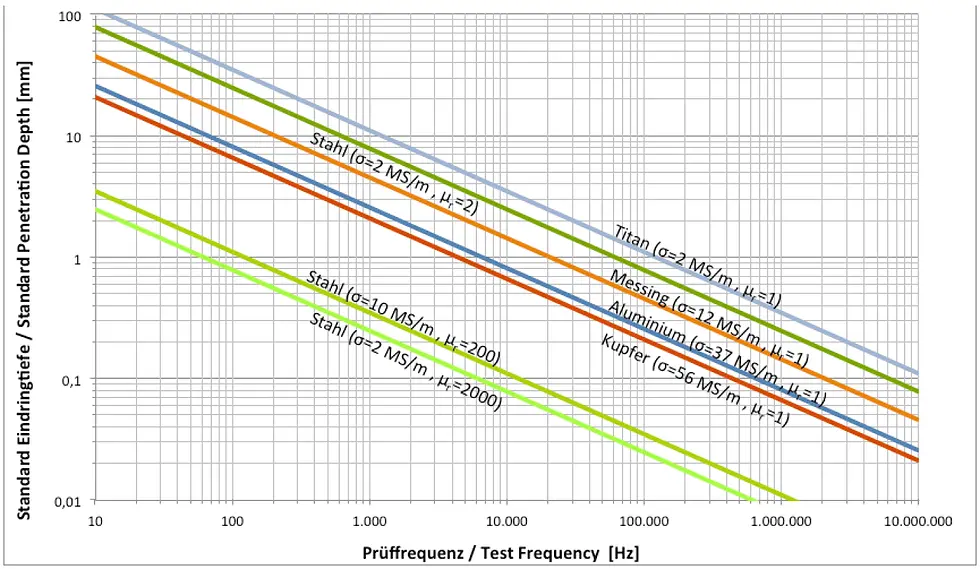

Fórmula: δ ≈ 503 / √(f · μᵣ · σ)

Profundidade padrão δ em mm, com f em Hz e σ em MS/m. Em 1δ resta cerca de 36,8% da densidade de corrente; em 3δ, aproximadamente 5%. É uma referência física, não uma garantia de detecção.

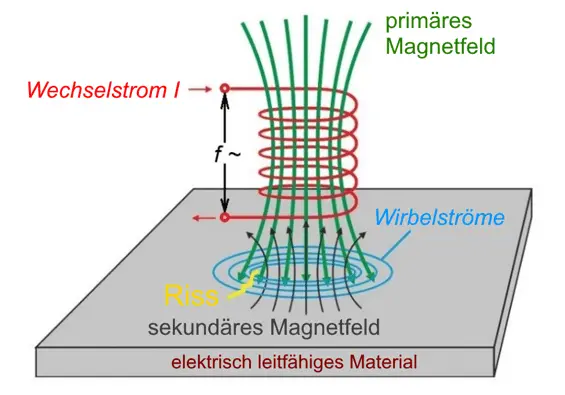

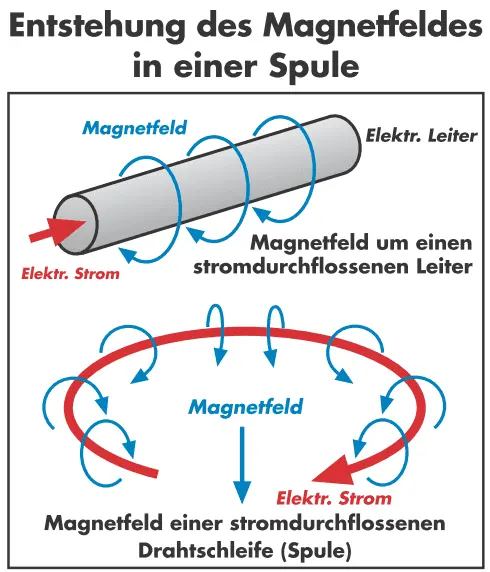

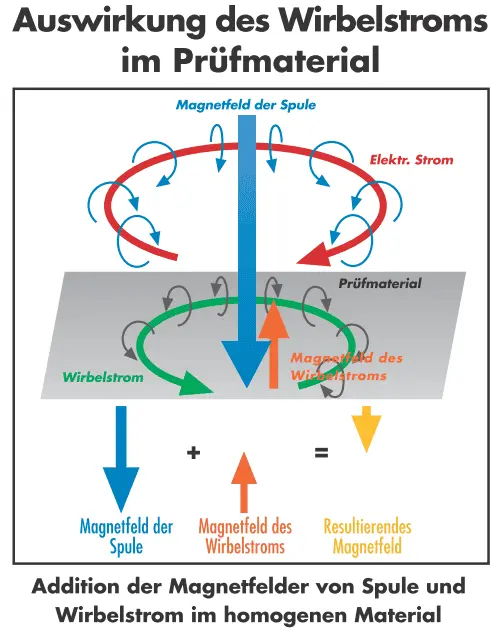

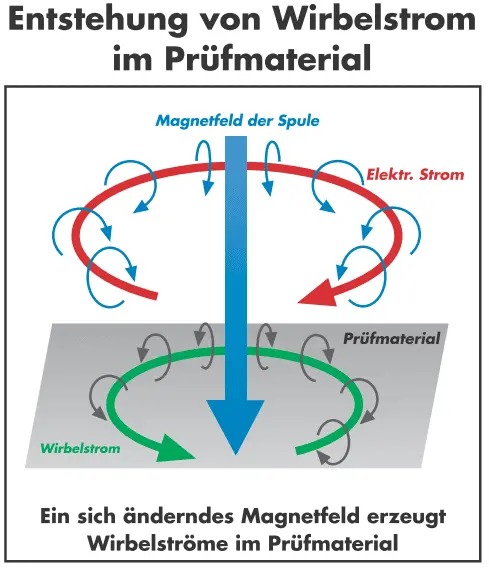

Campo primário, correntes e campo secundário

A bobina produz um campo alternado. As correntes induzidas na peça geram um campo oposto que retroage sobre a bobina.

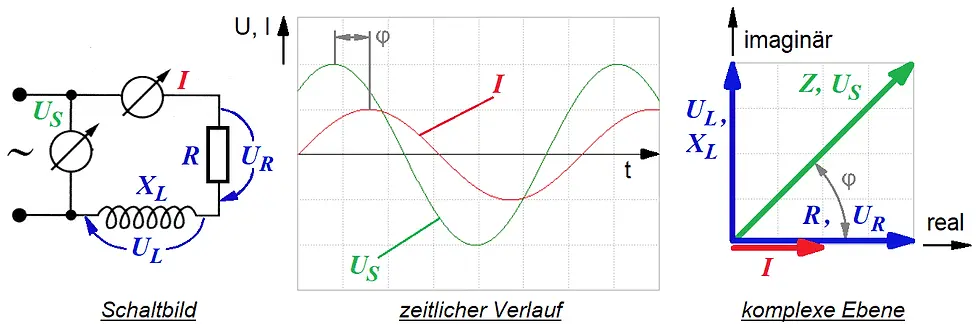

• A impedância combina resistência e reatância: Z = R + jX.

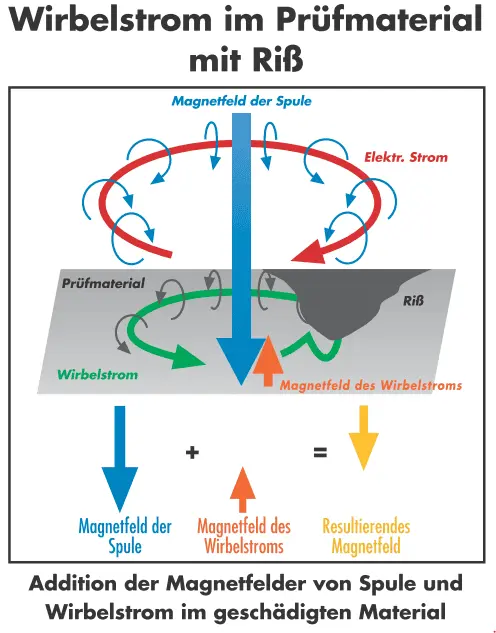

• Uma trinca interrompe o caminho das correntes e muda amplitude e fase.

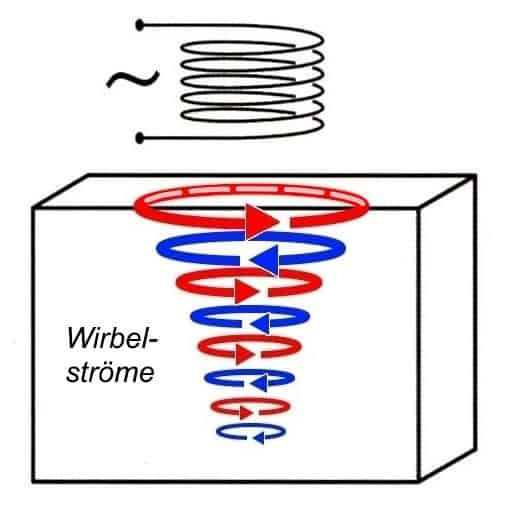

• O efeito pelicular concentra correntes junto à superfície.

• Maior frequência aumenta sensibilidade superficial e reduz penetração.

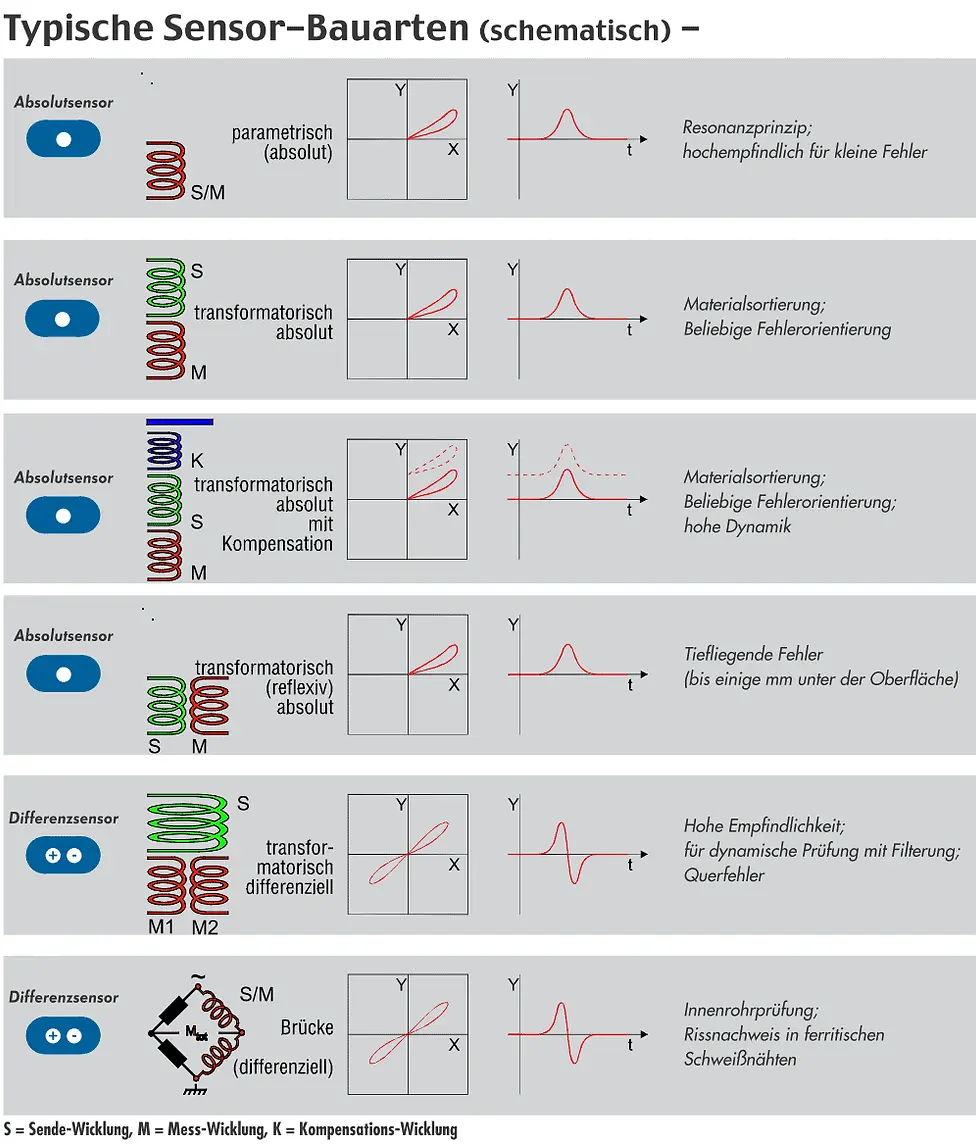

Sondas e configurações

A geometria da bobina define o volume interrogado, a direção mais sensível e a forma do sinal.

• Absoluta: sensível a mudanças graduais e lift-off; mais sujeita à deriva.

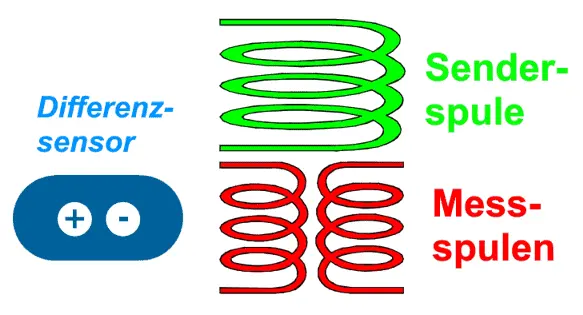

• Diferencial: compara regiões próximas e realça descontinuidades localizadas.

• Sondas tipo lápis/superficial, envolvente, bobina interna (bobbin), segmentada e rotativa.

• Pitch-catch separa excitação e recepção para controlar o caminho de campo.

Plano de impedância e filtros

O vetor X–Y permite separar respostas por fase quando seus mecanismos físicos são diferentes.

• O sinal de lift-off é adquirido e usado como referência de fase.

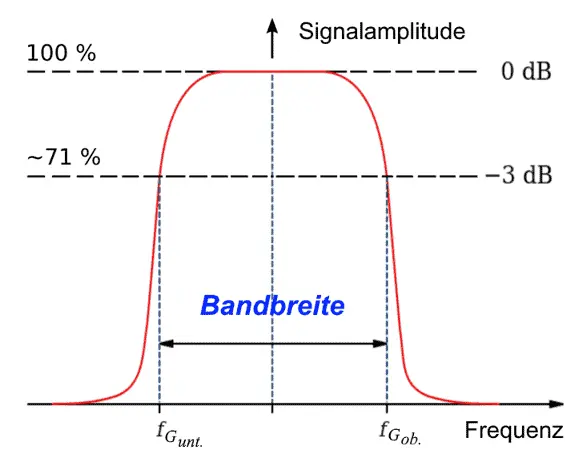

• Passa-altas reduz mudanças lentas; passa-baixas reduz ruído rápido.

• Filtros temporais dependem da velocidade de varredura.

• Multifrequência ajuda a separar descontinuidade e geometria.

Configuração e referência

O ajuste deve ser construído em padrão representativo da liga, geometria, acabamento e descontinuidades de interesse.

• Registrar sinais de referência, lift-off, borda e geometria.

• Ajustar ganho, fase e filtros sem deformar o sinal relevante.

• Validar cobertura, velocidade e repetibilidade.

• Amplitude isolada não equivale diretamente à profundidade.

Fluxo de inspeção

1. Definir material, geometria e orientação provável da descontinuidade.

2. Selecionar sonda, configuração e faixa de frequência.

3. Balancear e ajustar em padrão representativo.

4. Estabelecer lift-off, fase, ganho, filtros e limiares.

5. Varrer com velocidade, pressão e cobertura controladas.

6. Interpretar amplitude, fase, forma e posição; registrar.

Onde se destaca

• Sem acoplante e com preparação limitada.

• Alta sensibilidade a trincas superficiais.

• Resposta imediata e alta velocidade.

• Integração simples com automação.

Limitações críticas

• Somente materiais condutores.

• Profundidade limitada pelo efeito pelicular.

• Bordas, furos, lift-off e permeabilidade podem dominar o sinal.

• Orientação da trinca afeta fortemente a sensibilidade.

Parâmetros que governam o resultado

• Frequência

• Condutividade

• Permeabilidade

• Lift-off

• Diâmetro da bobina

• Velocidade

• Fase

• Filtros

Aplicações típicas

• Trincas em aeronaves e fixadores

• Tubos de trocadores

• Barras, arames e tubos

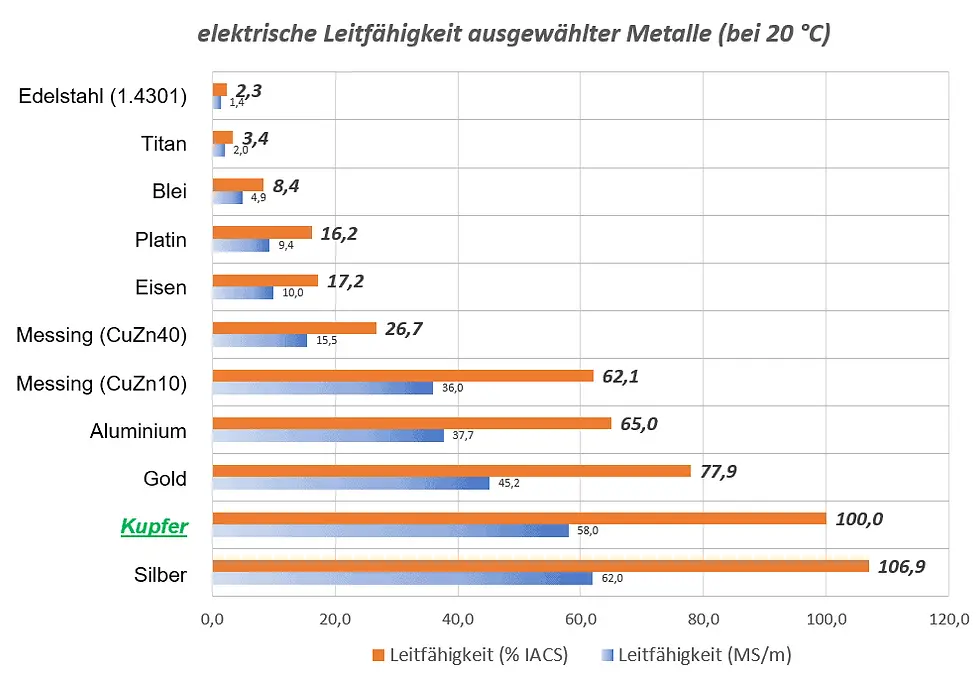

• Condutividade e separação de ligas

• Revestimento não condutor

• Alterações metalúrgicas e queima de retífica, com técnica e calibração específicas

02.2 — Array de correntes parasitas (ECA)

Cobertura multiplexada e mapas C-scan

ECA reúne diversos elementos de correntes parasitas em uma sonda. A eletrônica comuta elementos ou grupos em sequência, amplia a largura examinada e, quando associada a um encoder, monta mapas bidimensionais da resposta.

Sondas Sharck para inspeção por ECA/TECA. — Eddyfi Technologies — fonte: https://www.eddyfi.com/en/product/sharck-probes

Imagem técnica de referência. O crédito e o link para a fonte oficial são exibidos no verbete.

• Arquitetura: Múltiplos elementos + MUX

• Cobertura: Faixa larga por passagem

• Posição: Encoder recomendado

• Dado: C-scan + plano de impedância

O que muda em relação ao ECT

O ganho principal vem da cobertura física dos elementos e de sua comutação — não de focalização acústica.

• Cada elemento produz uma resposta local de amplitude e fase.

• Linhas simples, múltiplas ou escalonadas reduzem faixas não examinadas.

• Arrays rígidos oferecem estabilidade; flexíveis acompanham curvaturas.

• ECA não executa direcionamento eletrônico de feixe como PAUT.

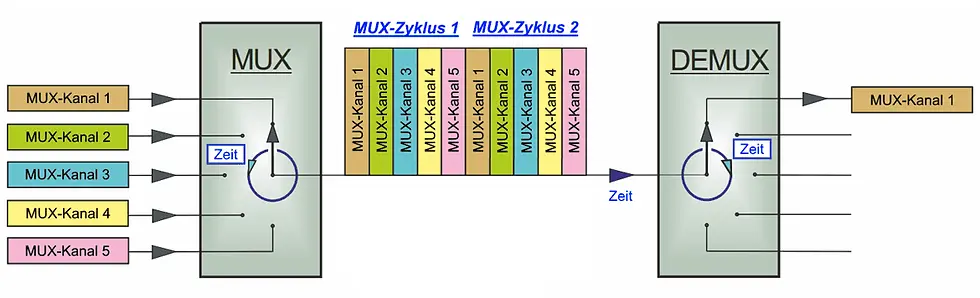

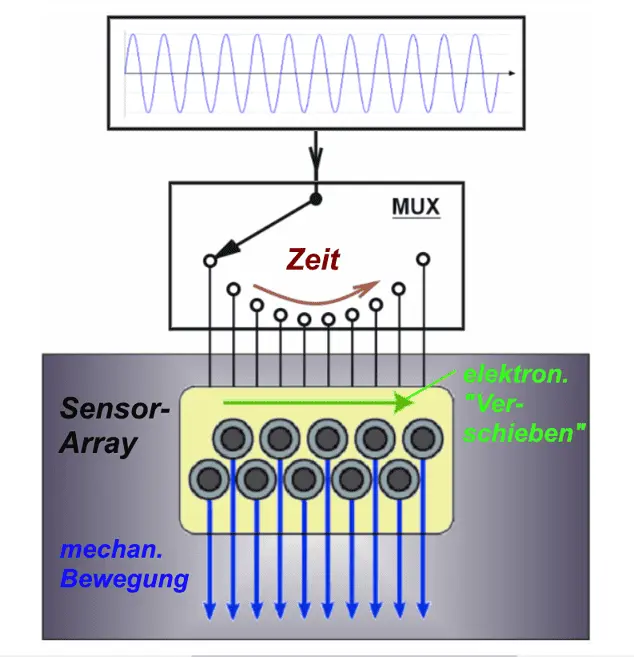

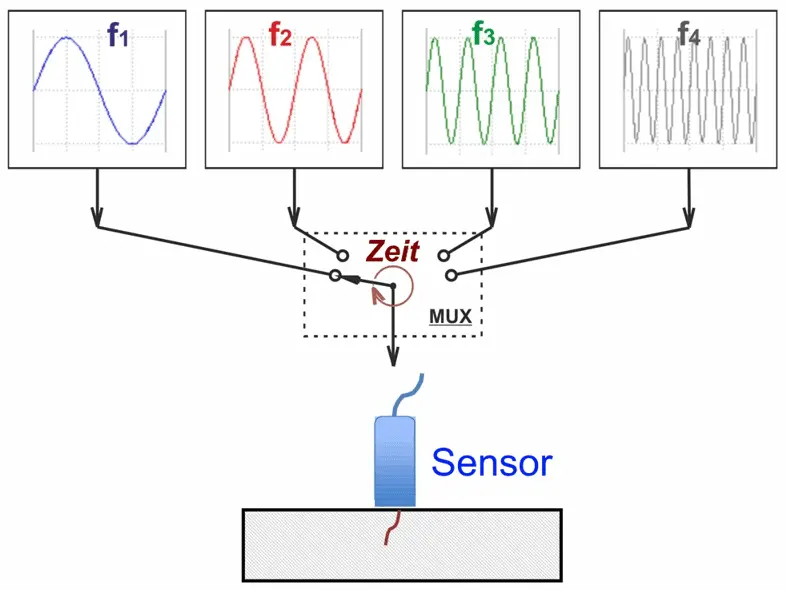

Multiplexação e taxa de dados

O multiplexer divide o tempo entre canais. A taxa precisa acompanhar velocidade, número de elementos e resolução espacial.

• Sensor MUX: comuta elementos com o mesmo conjunto de parâmetros.

• Parameter MUX: alterna frequência, filtro, fase ou limiar.

• Mais canais por ciclo podem reduzir amostras por elemento.

• Taxa insuficiente pode criar lacunas na direção de movimento.

Normalização e saúde dos canais

A sonda precisa responder de forma uniforme em toda a largura antes que o mapa seja interpretado.

• Equalizar ganho e fase elemento a elemento.

• Detectar canais mortos, ruidosos ou saturados.

• Controlar pressão e lift-off em toda a largura.

• Verificar encoder, passo espacial e padrão de referência.

C-scan e interpretação

O C-scan relaciona canal e posição a uma cor. O mapa deve declarar exatamente qual variável representa.

• Pode mapear amplitude, fase, X, Y, mix ou classificação.

• Escala, unidade, direção e resolução precisam estar visíveis.

• Erro de encoder distorce comprimento e posição.

• Uma região colorida é uma indicação, não automaticamente uma trinca.

Fluxo de inspeção

1. Selecionar array, frequência, topologia e guia mecânica.

2. Normalizar canais e verificar elementos.

3. Ajustar lift-off, fase, ganho e esquema MUX.

4. Verificar toda a largura em padrão representativo.

5. Executar varredura codificada com sobreposição definida.

6. Analisar C-scan e plano de impedância; preservar dados brutos.

Onde se destaca

• Cobertura ampla mantendo resolução.

• Registro de posição e C-scan intuitivo.

• Menos passes e menor risco de faixas perdidas.

• Boa adaptação a automação e superfícies curvas.

Limitações críticas

• Compromisso entre canais, MUX, velocidade e densidade.

• Exige equalização e monitoramento de canal.

• Conformidade desigual e crosstalk criam artefatos.

• Mapa convincente não substitui qualificação.

Parâmetros que governam o resultado

• Pitch

• Largura ativa

• Taxa de multiplexação

• Velocidade

• Encoder

• Conformidade

• Normalização

• Crosstalk

Aplicações típicas

• Fuselagens e fileiras de rebites

• Rolamentos e rodas

• Superfícies curvas

• Detecção e mapeamento de corrosão superficial ou subsuperficial rasa, conforme procedimento qualificado

• Trilhos e chapas

• Peças seriadas e automação

02.3 — Fuga de fluxo magnético (MFL)

Triagem rápida de perda metálica

MFL magnetiza um componente ferromagnético. A perda de seção aumenta localmente a relutância e força parte do fluxo para fora do aço; sensores próximos à superfície registram essa fuga e, com posição codificada, formam um mapa.

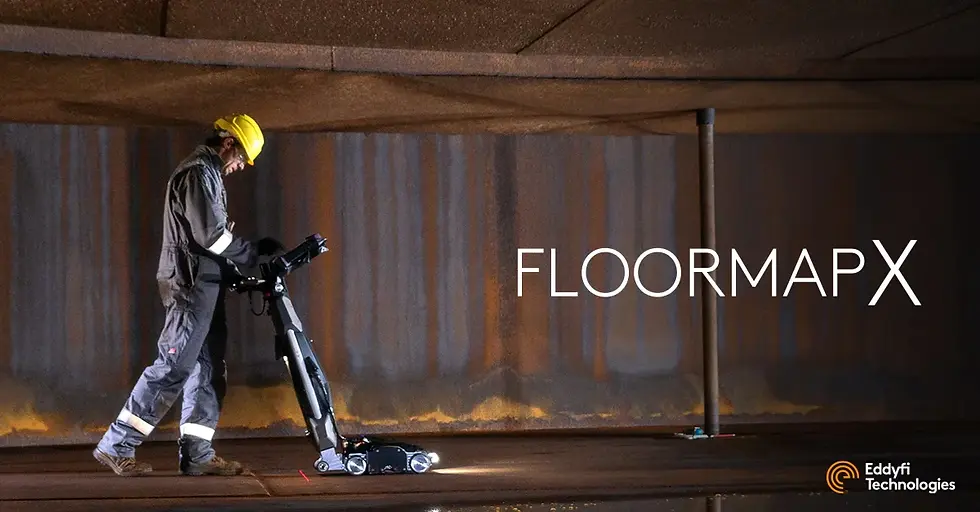

Scanner MFL array FloormapX. — Eddyfi Technologies — fonte: https://www.eddyfi.com/en/product/floormapx-mfl-tank-bottom-inspection

Imagem técnica de referência. O crédito e o link para a fonte oficial são exibidos no verbete.

• Energia: Magnetização do aço

• Materiais: Ferromagnéticos

• Melhor resposta: Perda localizada ou generalizada de seção metálica

• Dado: Mapa de fuga + confirmação por UT

Magnetização e fuga

Em chapa uniforme e adequadamente magnetizada, a maior parte do fluxo permanece no aço. Uma redução de seção desvia o campo.

• Ímãs permanentes, eletroímãs ou jugos estabelecem o fluxo.

• Sensores Hall ou magnetorresistivos medem componentes do campo de fuga.

• A orientação de magnetização afeta a resposta à geometria do dano.

• Nível de magnetização insuficiente ou variável reduz repetibilidade.

Sistema e aquisição codificada

O scanner combina magnetização, array de sensores, controle de lift-off e posição.

• Polos/sapatas transferem o fluxo ao componente.

• Rodas ou patins estabilizam distância sensor–superfície.

• Encoder transforma amostras sucessivas em mapa espacial.

• Peça de referência demonstra a capacidade da configuração.

Resposta não é espessura direta

A amplitude depende de profundidade, largura, comprimento, orientação, volume, lift-off, velocidade, permeabilidade e magnetização.

• Um mesmo volume perdido pode produzir sinais diferentes.

• Pites estreitos e profundos são particularmente difíceis de dimensionar.

• MFL de fundo de tanque é principalmente triagem e mapeamento.

• Indicações relevantes são normalmente confirmadas por UT.

Geometria, superfície e zonas cegas

Soldas, bordas, remendos, obstáculos e revestimento produzem respostas próprias ou reduzem cobertura.

• Detritos nos polos e carepa alteram lift-off.

• Revestimento não magnético reduz sensibilidade se não for representado.

• Sinais de lado superior e inferior podem ser difíceis de separar.

• Capacidade para trincas não deve ser inferida da capacidade para corrosão.

Fluxo de inspeção

1. Definir dano esperado, material, espessura e cobertura.

2. Limpar, criar malha e marcar soldas/obstáculos.

3. Selecionar magnetização, sensores, velocidade e resolução.

4. Verificar desempenho em referência representativa.

5. Varrer com contato, direção e sobreposição controlados.

6. Mapear indicações, confirmar por UT e relatar zonas não cobertas.

Onde se destaca

• Alta cobertura em grandes superfícies.

• Sensível a perda no lado acessível ou oposto.

• Sem acoplante líquido.

• Excelente parceria com UT de confirmação.

Limitações críticas

• Restrito a materiais ferromagnéticos.

• Não mede diretamente espessura remanescente.

• Soldas, bordas, revestimento e velocidade afetam o sinal.

• Ímãs fortes exigem controles específicos de segurança.

Parâmetros que governam o resultado

• Saturação

• Orientação do campo

• Lift-off

• Velocidade

• Pitch dos sensores

• Espessura

• Permeabilidade

• Encoder

Aplicações típicas

• Fundos de tanques

• Inspeção em linha de dutos

• Tubos e barras ferromagnéticos

• Cabos de aço

• Chapas e estruturas

• Linhas de produção

03 — Métodos ultrassônicos

Espessura, detecção de descontinuidades e imagens phased array.

03.1 — Medição ultrassônica de espessura (UTM)

Tempo de trânsito e espessura remanescente

O equipamento mede o tempo de ida e volta de um pulso entre a superfície de entrada e a parede oposta. Conhecendo a velocidade acústica do material, converte o percurso em espessura.

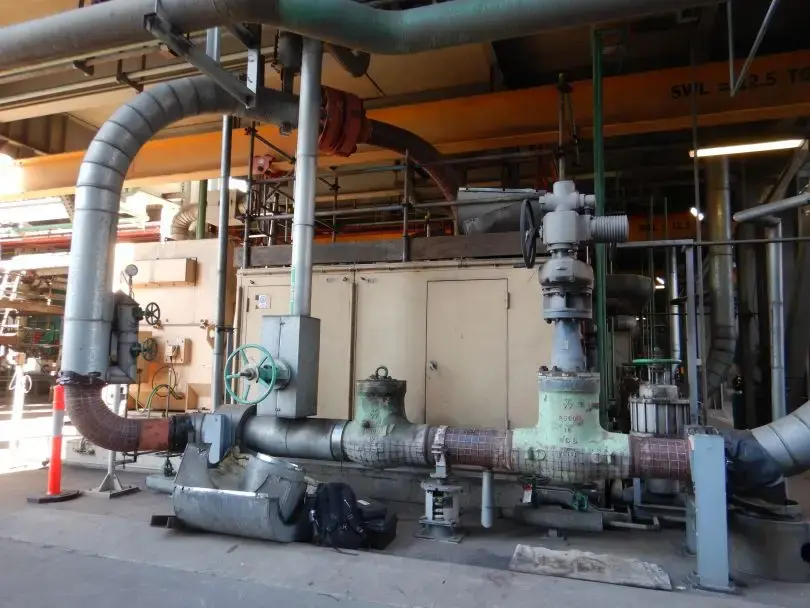

Medição de espessura aplicada à integridade de ativos. — Evident Scientific — fonte: https://ims.evidentscientific.com/en/insights/the-38dl-plus-ultrasonic-thickness-gauge-is-an-asset-to-asset-reliability-inspections

Imagem técnica de referência. O crédito e o link para a fonte oficial são exibidos no verbete.

• Princípio: Pulso-eco

• Acesso: Normalmente um lado

• Mede: Tempo → espessura

• Dado: Leitura, A-scan ou mapa

Fórmula: T = V · t / 2

T é a espessura, V a velocidade acústica no material e t o tempo de ida e volta. Erro de velocidade torna-se erro proporcional de espessura.

Pulso-eco e acoplamento

O transdutor piezoelétrico transmite e recebe. O eco da parede oposta define o intervalo de medição.

• A interface com ar reflete quase toda a energia ultrassônica em MHz e impede acoplamento confiável; por isso utiliza-se acoplante.

• A parede oposta precisa devolver um eco identificável.

• Superfícies não paralelas podem desviar o eco.

• A-scan ajuda a confirmar que o eco correto foi medido.

Transdutores e modos

Frequência, diâmetro, construção e modo são escolhidos conforme material, curvatura, faixa e condição superficial.

• Duplo elemento: robusto para corrosão e pites.

• Elemento único, linha de retardo e imersão: precisão e peças finas.

• Modo 1 mede do pulso inicial ao primeiro eco de fundo.

• Modo 2 mede entre o eco da interface e o primeiro eco de fundo; é usado com linha de retardo ou imersão.

• Modo 3 mede entre ecos de fundo sucessivos; oferece boa resolução, mas exige múltiplos ecos limpos.

Calibração e revestimentos

Velocidade e zero devem representar material, transdutor e faixa de espessura.

• Usar referência representativa e verificar em espessuras conhecidas.

• Recalibrar após trocar material, sonda ou temperatura.

• Tinta pode aumentar falsamente a leitura do metal.

• Eco-a-eco ou técnicas específicas separam revestimento quando aplicável.

Fatores que afetam a leitura

Uma leitura digital precisa ser entendida dentro de sua cadeia física.

• Rugosidade, incrustação, corrosão externa e curvatura.

• Temperatura e variação de velocidade acústica.

• Atenuação, espalhamento e microestrutura grosseira.

• Acoplamento instável e escolha incorreta do eco.

Fluxo de inspeção

1. Definir material, faixa, condição e necessidade de medir através do revestimento.

2. Selecionar transdutor, frequência e modo.

3. Preparar pontos ou malha e estabelecer rastreabilidade.

4. Calibrar velocidade e zero em referência adequada.

5. Verificar acoplamento e eco no A-scan.

6. Registrar leituras, confirmar mínimos e mapear tendências.

Onde se destaca

• Mede a partir de um único lado.

• Leitura quantitativa de espessura.

• Aplicável a muitos sólidos de engenharia.

• Permite malhas e mapas de corrosão.

Limitações críticas

• Exige acoplamento e eco de fundo confiável.

• Velocidade incorreta gera erro sistemático.

• Materiais atenuantes ou superfícies ruins limitam o método.

• Leitura pontual pode não representar pite localizado.

Parâmetros que governam o resultado

• Velocidade acústica

• Zero

• Frequência

• Diâmetro

• Modo

• Temperatura

• Acoplante

• Eco de fundo

Aplicações típicas

• Tubulações e vasos

• Tanques e chapas

• Corrosão e erosão

• Plásticos e vidro

• Peças finas e cerâmicas

• Controle dimensional

03.2 — Detecção ultrassônica de descontinuidades (UT)

Reflexão, localização e avaliação

UT convencional analisa ecos produzidos por interfaces, geometrias e descontinuidades. O tempo de chegada ajuda a localizar o refletor; amplitude, forma do eco e resposta à movimentação da sonda apoiam a avaliação, mas não representam diretamente seu tamanho real.

Instrumentação portátil para UT convencional. — Evident Scientific — fonte: https://ims.evidentscientific.com/en/products/flaw-detectors/epoch-650

Imagem técnica de referência. O crédito e o link para a fonte oficial são exibidos no verbete.

• Energia: Ondas mecânicas

• Alcance: Volume interno e interfaces

• Dado principal: A-scan

• Referência: Blocos e refletores conhecidos

Ondas, impedância e reflexão

Ondas ultrassônicas refletem em mudanças de impedância acústica e se refratam quando atravessam interfaces oblíquas.

• Longitudinal: partícula paralela à propagação.

• Transversal: movimento perpendicular; existe em sólidos.

• Superficial/Rayleigh: concentrada próxima à superfície.

• Frequência alta melhora resolução; baixa melhora penetração.

Feixe e A-scan

O A-scan apresenta amplitude no eixo vertical e tempo ou distância no horizontal.

• Pulso, receptor, ganho, filtros, portas e base de tempo formam a cadeia.

• Campo próximo tem máximos e mínimos; campo distante diverge.

• Portas isolam regiões e podem acionar alarmes.

• Amplitude varia com orientação, distância, atenuação e acoplamento.

Feixe reto, angular e soldas

A direção do feixe é escolhida para interceptar a orientação provável da descontinuidade.

• Feixe reto: laminações, vazios, forjados e ecos de fundo.

• Cunha angular: refração e conversão de modo para inspecionar soldas.

• Ecos geométricos de raiz/reforço devem ser reconhecidos.

• Trinca mal orientada pode devolver eco muito pequeno.

Calibração e dimensionamento

Posição e resposta de amplitude são comparadas com referências estabelecidas pelo procedimento.

• Velocidade/zero estabelecem posição e percurso.

• DAC/TVG compensam a variação com o percurso.

• DGS/AVG fornece tamanho de refletor equivalente, não geometria literal.

• Queda de 6 dB e varredura dependem da forma do feixe.

Fluxo de inspeção

1. Definir componente, volume, orientação e código.

2. Selecionar frequência, diâmetro, modo e ângulo.

3. Calibrar base de tempo, sensibilidade e referência.

4. Planejar posições e cobertura da sonda.

5. Varrer mantendo acoplamento e padrão de movimento.

6. Localizar, caracterizar, dimensionar conforme procedimento e registrar.

Onde se destaca

• Boa penetração e informação de profundidade.

• Detecção de descontinuidades internas.

• Equipamento portátil e resposta imediata.

• Ampla base de procedimentos e aplicações.

Limitações críticas

• Orientação do refletor é crítica.

• Geometria e microestrutura geram ruído e ecos.

• Interpretação e dimensionamento exigem alta competência.

• Zona morta e superfície ruim limitam regiões próximas.

Parâmetros que governam o resultado

• Modo de onda

• Frequência

• Diâmetro

• Ângulo

• Ganho

• Gate

• DAC/TVG

• Acoplamento

Aplicações típicas

• Soldas

• Forjados e fundidos

• Eixos, pinos e parafusos

• Chapas e laminações

• Compósitos e colagens

• Trilhos e rodas

03.3 — Ultrassom phased array (PAUT)

Formação do feixe, focalização e imagem

PAUT usa vários elementos piezoelétricos controlados individualmente. Na emissão, atrasos controlados entre os elementos fazem as frentes de onda interferirem e formarem o feixe. Na recepção, os sinais de cada elemento são atrasados e somados eletronicamente.

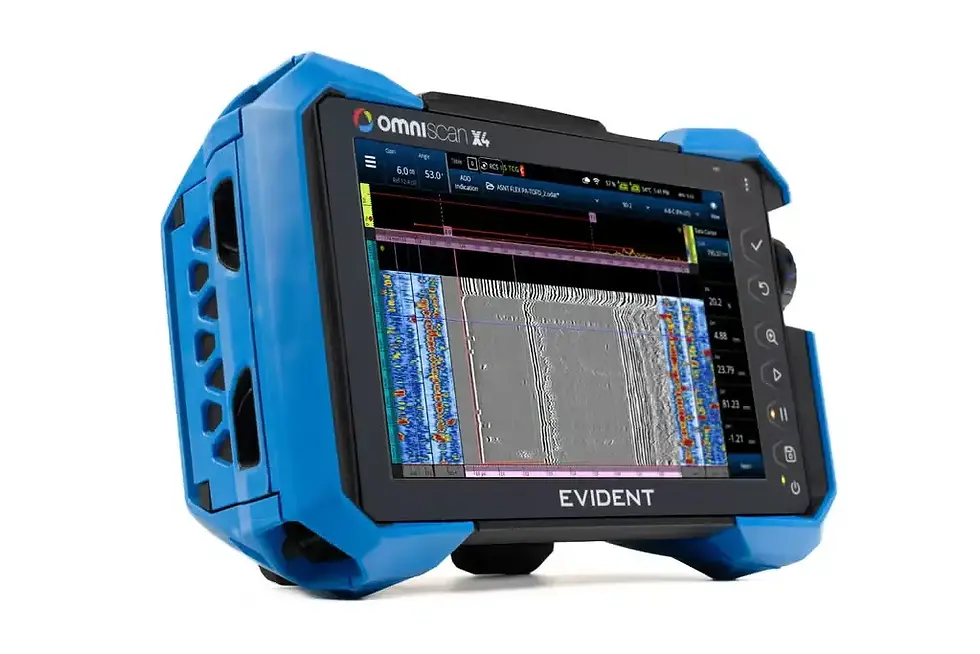

Inspeção de solda por ultrassom phased array. — Evident Scientific — fonte: https://ims.evidentscientific.com/en/products/phased-array/omniscan-x4

Imagem técnica de referência. O crédito e o link para a fonte oficial são exibidos no verbete.

• Transdutor: Array de elementos

• Controle: Leis focais

• Varreduras: Linear, setorial e codificada

• Dados: A-, B-, C- e S-scan

Elementos, pitch e abertura

A sonda contém elementos pequenos. Um grupo ativo forma a abertura usada por cada lei focal.

• Pitch é a distância centro a centro entre elementos.

• Abertura maior aumenta energia e capacidade de focalização.

• Elementos menores favorecem direcionamento.

• Cunha e material transformam os atrasos em ângulo e foco.

Leis focais e formação do feixe

As leis calculam atrasos de transmissão e recepção para um ângulo, posição e profundidade focal.

• Interferência construtiva cria o lóbulo principal.

• S-scan varia o ângulo; linear scan desloca a abertura.

• Dados incorretos de cunha, velocidade ou geometria deslocam a imagem.

• Focalização útil é limitada pelo campo próximo disponível.

Imagens e posição codificada

Cada formato reorganiza A-scans para responder a uma pergunta espacial diferente.

• A-scan: amplitude versus tempo.

• B-scan: seção ao longo de uma linha.

• C-scan: vista planar codificada por posição.

• S-scan: seção setorial formada por vários ângulos.

Calibração e artefatos

A sequência completa precisa ter posição e sensibilidade coerentes entre elementos e leis.

• Normalização de elementos e sensibilidade por lei.

• Velocidade, zero, ângulo, offsets e altura da cunha.

• Lóbulos laterais e grating lobes podem criar indicações espúrias.

• Imagem não substitui a validação do A-scan e da geometria.

Fluxo de inspeção

1. Definir geometria, volume, descontinuidade e código.

2. Selecionar sonda, cunha, frequência, pitch e abertura.

3. Criar leis focais e simular cobertura.

4. Calibrar posição, sensibilidade e encoder.

5. Executar varredura codificada e verificar acoplamento.

6. Revisar A-/S-/B-/C-scans, caracterizar e relatar.

Onde se destaca

• Vários ângulos com uma sonda.

• Focalização e cobertura eletrônica.

• Imagens codificadas e rastreáveis.

• Boa cobertura de geometrias complexas.

Limitações críticas

• Configuração, custo e treinamento maiores.

• Entradas erradas geram imagens convincentes, porém erradas.

• Lóbulos, saturação e artefatos precisam ser reconhecidos.

• Mantém limitações acústicas de UT convencional.

Parâmetros que governam o resultado

• Pitch

• Abertura

• Atrasos

• Foco

• Ângulo

• Cunha

• Encoder

• Resolução

Aplicações típicas

• Soldas de tubulações

• Estruturas e vasos

• Mapeamento de corrosão

• Aeroespacial

• Forjados complexos

• Colagens e compósitos

04 — Superfície e materiais

Inspeção visual direta/remota e caracterização portátil de dureza.

04.1 — Medição portátil de dureza (HT)

UCI, Leeb e indentação portátil

Dureza é dependente do método: penetrador, carga, ciclo, material e preparação. Ensaios portáteis avaliam uma região superficial localizada e deixam uma pequena impressão; não revelam descontinuidades internas.

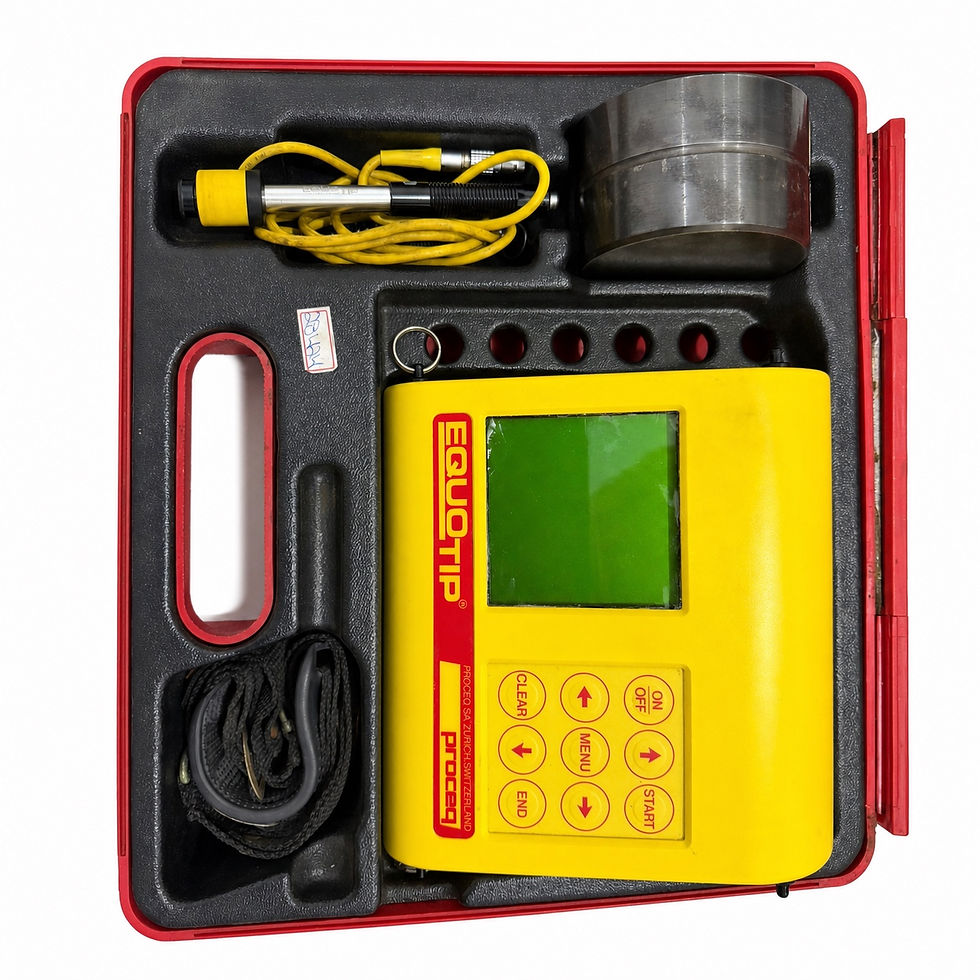

Exemplo de instrumentação portátil para dureza pelo método Leeb. — SmartEND Instruments

Imagem técnica de referência. O crédito e o link para a fonte oficial são exibidos no verbete.

• Natureza: Minimamente invasiva

• Região: Superfície localizada

• Métodos: UCI, Leeb, Rockwell

• Regra: Sempre reportar a escala nativa

UCI — impedância de contato ultrassônica

Uma haste ressonante com diamante Vickers muda de frequência quando a área de contato aumenta sob carga controlada.

• Útil em soldas, ZTA, engrenagens e áreas pequenas.

• Exige perpendicularidade e força estável.

• Módulo elástico e família do material influenciam a conversão.

• Rugosidade, curvatura, espessura e suporte afetam a leitura.

Leeb — rebote dinâmico

Um corpo de impacto atinge a superfície; o equipamento compara velocidade de rebote e velocidade de impacto.

• HL = 1000 × velocidade de rebote / velocidade de impacto.

• Adequado a peças pesadas, fundidos, forjados, eixos e rolos.

• Dispositivo faz parte do resultado: HLD, HLC, HLG etc.

• Massa, rigidez, direção, curvatura e gravidade são críticos.

Rockwell portátil, Vickers e Brinell

Métodos de indentação direta são escolhidos quando a escala, a impressão e a geometria são compatíveis.

• Rockwell usa mudança de profundidade sob cargas controladas.

• Vickers mede diagonais de uma impressão piramidal.

• Brinell usa esfera e impressão maior em materiais heterogêneos.

• Portátil não é automaticamente equivalente à máquina de bancada.

Conversões e forma de reportar

Conversões entre HV, HBW, HRC, HRB e resistência dependem da família exata do material.

• Reportar primeiro o valor nativo e o método completo.

• Identificar carga, sonda ou dispositivo de impacto.

• Separar valores medidos de valores convertidos.

• Registrar leituras individuais, média, dispersão e localização.

Fluxo de inspeção

1. Definir material, condição, objetivo e escala requerida.

2. Selecionar método, carga, sonda ou dispositivo.

3. Verificar massa, espessura, curvatura e suporte.

4. Preparar sem aquecer ou encruar a superfície.

5. Verificar em bloco e executar padrão de pontos.

6. Rever dispersão, verificar novamente e reportar escala nativa.

Onde se destaca

• Medição em peças instaladas ou grandes.

• Mapas de solda, metal base e ZTA.

• Verificação localizada de tratamento térmico.

• Resultados rápidos em campo.

Limitações críticas

• Avalia somente região superficial localizada.

• Deixa pequena impressão permanente.

• Preparação e suporte inadequados invalidam resultados.

• Conversões são dependentes do material.

Parâmetros que governam o resultado

• Escala

• Carga

• Penetrador

• Rugosidade

• Massa

• Suporte

• Curvatura

• Temperatura

Aplicações típicas

• Solda e ZTA

• Tratamento térmico

• Engrenagens e eixos

• Fundidos e forjados

• Rolos e ferramentas

• Avaliação auxiliar de alterações de dureza associadas a exposição térmica

04.2 — Inspeção visual direta e remota (VT / RVI)

Acesso, óptica, imagem e medição

A inspeção visual direta examina superfícies acessíveis à linha de visão. RVI estende esse alcance com câmeras, boroscópios, fibroscópios e videoscópios, permitindo observar cavidades sem desmontagem extensa.

Aplicação de RVI em componentes de turbina. — Evident Scientific — fonte: https://ims.evidentscientific.com/en/applications/maintaining-uptime-in-turbine-inspections-using-the-iplex-nx-videoscope

Imagem técnica de referência. O crédito e o link para a fonte oficial são exibidos no verbete.

• Energia: Luz visível e imagem

• Detecta: Condições visíveis à superfície

• Acesso: Direto ou por sonda óptica

• Registro: Foto, vídeo e medição

Direta versus remota

A inspeção direta usa visão, iluminação e auxiliares. A remota leva uma câmera ou sistema óptico até a região inacessível.

• Direta: olho, lupa, espelho, régua e câmera.

• Boroscópio rígido: alta qualidade por acesso retilíneo.

• Fibroscópio: feixe coerente de fibras e pequeno diâmetro.

• Videoscópio: sensor na ponta, iluminação, articulação e gravação.

Seleção óptica e acesso

Diâmetro, comprimento, direção de visão, campo de visão e profundidade de campo precisam corresponder à rota e ao alvo.

• Ponta frontal ou lateral conforme a geometria.

• Foco próximo ou distante conforme a distância ao alvo e o nível de detalhe requerido.

• Iluminância, distância e ângulo de observação devem atender ao procedimento.

• Temperatura, pressão e compatibilidade química limitam a sonda.

• Articulação e raio de curvatura governam navegabilidade.

Procedimento e cobertura

Imagem nítida sem rastreabilidade de posição não constitui, sozinha, uma inspeção completa.

• Preparar acesso e limpar a região quando possível.

• Inserir lentamente sem forçar o tubo.

• Controlar orientação, iluminação, foco e velocidade.

• Registrar posição, escala, extensão e cobertura.

• Verificar o sistema de medição e atender aos requisitos de acuidade visual e qualificação.

Medição e interpretação

Escala por comparação, sombra, laser, estereoscopia ou reconstrução 3D pode quantificar indicações visíveis.

• Perspectiva sem escala distorce tamanho e profundidade.

• Medição depende de calibração, distância e escolha correta dos pontos.

• Reflexo, sujeira, óleo e vapor podem mascarar indicações.

• Visual não demonstra ausência de dano subsuperficial.

Fluxo de inspeção

1. Definir alvo, rota de acesso e condição procurada.

2. Selecionar câmera/óptica, ponta, comprimento e iluminação.

3. Verificar ambiente, limpeza, foco e escala.

4. Navegar por sequência definida, lentamente e sem forçar.

5. Capturar imagens identificadas e medir quando aplicável.

6. Registrar cobertura, limitações, localização e resultado.

Onde se destaca

• Resultado visual imediato.

• Pouca preparação em aplicações simples.

• Acesso a cavidades sem desmontagem completa.

• Registro fotográfico, vídeo e medição.

Limitações críticas

• Somente condições visíveis.

• Depende de linha de visão e rota física.

• Iluminação, limpeza e perspectiva afetam a avaliação.

• Cobertura incompleta pode passar despercebida.

Parâmetros que governam o resultado

• Iluminância

• Distância

• Ângulo

• Foco

• Campo de visão

• Profundidade de campo

• Escala

• Cobertura

Aplicações típicas

• Turbinas e motores

• Tubulações e vasos

• Soldas e fabricação

• Caixas de engrenagem

• Fundidos e automotivo

• Espaços perigosos ou remotos

O método certo depende da pergunta de inspeção.

A tabela resume a capacidade típica de cada técnica. Ela não substitui demonstração de desempenho, código aplicável ou procedimento qualificado.

VT / RVI

• Material: Qualquer superfície visível

• Maior sensibilidade: Condições abertas e aparência

• Acesso típico: Linha de visão ou rota óptica

• Saída: Imagem / vídeo / medida

ECT

• Material: Condutores

• Maior sensibilidade: Trincas superficiais e rasas

• Acesso típico: Um lado, pouco ou sem contato

• Saída: Amplitude e fase

ECA

• Material: Condutores

• Maior sensibilidade: Superfície e subsuperfície rasa com ampla cobertura

• Acesso típico: Um lado; encoder para mapa posicional

• Saída: C-scan + impedância

MFL

• Material: Ferromagnéticos

• Maior sensibilidade: Perda localizada ou generalizada de seção metálica

• Acesso típico: Um lado, scanner em contato

• Saída: Mapa de triagem

UTM

• Material: Sólidos acusticamente transmissivos

• Maior sensibilidade: Espessura / parede oposta

• Acesso típico: Um lado + acoplante

• Saída: Espessura / mapa

UT

• Material: Sólidos de engenharia

• Maior sensibilidade: Refletores internos

• Acesso típico: Um lado + acoplante

• Saída: A-scan

PAUT

• Material: Sólidos de engenharia

• Maior sensibilidade: Cobertura volumétrica em múltiplos ângulos

• Acesso típico: Um lado + acoplante; scanner/encoder para dados codificados

• Saída: A/B/C/S-scan

HT

• Material: Metais e materiais compatíveis

• Maior sensibilidade: Resposta mecânica superficial

• Acesso típico: Contato local preparado

• Saída: Escala de dureza

Conteúdo próprio, princípios verificáveis.

O texto foi redigido para este guia a partir de fontes técnicas e fabricantes reconhecidos. As referências abaixo orientaram a taxonomia e a verificação conceitual; nenhum conteúdo foi reproduzido literalmente.

• Evident NDT Learning Center (https://ims.evidentscientific.com/en/learn): Arquitetura de aprendizagem e visão geral dos métodos.

• Evident — Ultrasonic Thickness Gauge Tutorial (https://ims.evidentscientific.com/en/learn/ndt-tutorials/thickness-gauge): Princípio, transdutores, modos, calibração e fatores de influência.

• Evident — Ultrasonic Flaw Detection Tutorial (https://ims.evidentscientific.com/en/learn/ndt-tutorials/flaw-detection): Teoria ultrassônica, instrumentação, soldas e dimensionamento.

• Evident — Phased Array Tutorial (https://ims.evidentscientific.com/en/learn/ndt-tutorials/phased-array): Elementos, leis focais, formação de feixe, imagens e calibração.

• Evident — Eddy Current Array Tutorial (https://ims.evidentscientific.com/en/learn/ndt-tutorials/eca-tutorial): Arrays, multiplexação, sondas e C-scan.

• Evident — Remote Visual Inspection (https://ims.evidentscientific.com/en/learn/remote-visual-inspection): RVI, equipamentos, seleção óptica e fluxo de uso.

• Rohmann — Eddy Current Lexicon (https://www.rohmann.de/en/eddy-current-lexicon/): Referência para ECT: impedância, sensores, filtros, profundidade e MUX.

• ISO — Standards catalogue (https://www.iso.org/standards.html): Consulta das edições vigentes de normas técnicas.

• ASTM International — Standards (https://www.astm.org/products-services/standards-and-publications/standards.html): Referências para ECT, MFL e dureza portátil.

• HSE — Inspection and Nondestructive Testing (https://www.hse.gov.uk/comah/sragtech/techmeasndt.htm): Capacidades e limitações de MFL como técnica de triagem.

• ASTM A1038 — Portable Hardness by UCI (https://store.astm.org/a1038-26.html): Prática para medição portátil de dureza pelo método UCI.

• ASTM A956/A956M — Leeb Hardness (https://store.astm.org/a0956_a0956m-22.html): Método portátil por rebote Leeb para produtos de aço.

• ASTM E110 — Portable Indentation Hardness (https://store.astm.org/standards/e110): Requisitos para dureza por equipamentos portáteis de indentação.

Nota técnica importante

Este material é educacional. Seleção do método, calibração, qualificação de pessoal, critérios de aceitação e segurança devem seguir o procedimento escrito, o código contratual e a edição vigente das normas aplicáveis. Uma indicação não é automaticamente um defeito.

Recursos visuais complementares

Instrumentação portátil aplicada a diferentes métodos de END. — Evident Scientific — fonte: https://ims.evidentscientific.com/en/learn/nondestructive-testing

Plataforma multitécnica para PAUT, TOFD, TFM e UT. — Evident Scientific — fonte: https://ims.evidentscientific.com/en/products/phased-array/omniscan-x4

Configuração típica de TOFD para inspeção de soldas. — Evident Scientific — fonte: https://ims.evidentscientific.com/en/applications/introduction-to-time-of-flight-diffraction-for-weld-inspection

Léxico técnico de correntes parasitas

Os verbetes abaixo reúnem definições técnicas, termos equivalentes, notas de campo e os diagramas educacionais do léxico de correntes parasitas.

Ensaio por correntes parasitas

Termos relacionados: ECP, correntes de Foucault, ensaio eletromagnético

O ensaio por correntes parasitas é um método eletromagnético aplicado a materiais eletricamente condutores para detectar descontinuidades e variações de propriedades. A resposta pode indicar alterações de geometria, condutividade, permeabilidade, espessura ou condição superficial sem exigir acoplante.

Nota de campo: Ajuste o sistema em um padrão de referência representativo e mantenha constantes o afastamento, a velocidade e a temperatura durante a inspeção.

Princípio de interação entre bobina, campo e peça condutora. — Rohmann GmbH — fonte: https://www.rohmann.de/en/eddy-current-lexicon/#collapse23

Alteração do campo eletromagnético causada por uma descontinuidade. — Rohmann GmbH — fonte: https://www.rohmann.de/en/eddy-current-lexicon/#collapse23

Geração de correntes parasitas

Termos relacionados: indução de correntes parasitas, princípio de indução, campo secundário

Uma corrente alternada na bobina da sonda produz um campo magnético variável que induz correntes fechadas na região condutora próxima. Essas correntes criam um campo secundário que reage com a bobina e se modifica quando encontra uma descontinuidade ou mudança de material.

Nota de campo: A intensidade da interação depende do acoplamento eletromagnético, da frequência, da geometria da sonda e das propriedades do componente.

Etapa 1 da geração de correntes parasitas. — Rohmann GmbH — fonte: https://www.rohmann.de/en/eddy-current-lexicon/#collapse24

Etapa 2 da geração de correntes parasitas. — Rohmann GmbH — fonte: https://www.rohmann.de/en/eddy-current-lexicon/#collapse24

Etapa 3 da geração de correntes parasitas. — Rohmann GmbH — fonte: https://www.rohmann.de/en/eddy-current-lexicon/#collapse24

Etapa 4 da geração de correntes parasitas. — Rohmann GmbH — fonte: https://www.rohmann.de/en/eddy-current-lexicon/#collapse24

Impedância da bobina

Termos relacionados: impedância da sonda, plano de impedância, resistência em corrente alternada

A impedância combina a resistência ôhmica e a reatância indutiva da bobina, podendo ser representada como uma grandeza complexa. Sua amplitude e fase mudam em resposta à condutividade, permeabilidade, geometria, afastamento e descontinuidades.

Nota de campo: Faça o balanceamento e a rotação de fase usando um padrão conhecido antes de interpretar trajetórias no plano de impedância.

Fórmula da resistência ôhmica. — Rohmann GmbH — fonte: https://www.rohmann.de/en/eddy-current-lexicon/#collapse10

Fórmula da reatância indutiva. — Rohmann GmbH — fonte: https://www.rohmann.de/en/eddy-current-lexicon/#collapse10

Parâmetros físicos que determinam a indutância da bobina. — Rohmann GmbH — fonte: https://www.rohmann.de/en/eddy-current-lexicon/#collapse10

Composição vetorial da impedância da bobina. — Rohmann GmbH — fonte: https://www.rohmann.de/en/eddy-current-lexicon/#collapse10

Composição vetorial da tensão da bobina. — Rohmann GmbH — fonte: https://www.rohmann.de/en/eddy-current-lexicon/#collapse10

Fórmula da defasagem elétrica na bobina. — Rohmann GmbH — fonte: https://www.rohmann.de/en/eddy-current-lexicon/#collapse10

Condutividade elétrica

Termos relacionados: condutividade, sigma, σ, resistividade inversa

A condutividade elétrica expressa a facilidade com que cargas se deslocam em um material e é o inverso da resistividade. Nos ensaios por correntes parasitas, ela afeta a intensidade das correntes induzidas, a fase do sinal e a profundidade de penetração.

Nota de campo: Controle ou compense a temperatura, pois a condutividade dos metais varia de forma mensurável com ela.

Relações entre condutividade, resistividade, tensão e corrente. — Rohmann GmbH — fonte: https://www.rohmann.de/en/eddy-current-lexicon/#collapse12

Sistema IACS

Termos relacionados: %IACS, International Annealed Copper Standard, condutividade relativa

IACS é uma escala de condutividade relativa que adota o cobre recozido de referência como 100% IACS, equivalente convencionalmente a 58 MS/m a 20 °C. A escala facilita a comparação de ligas e condições metalúrgicas com instrumentos portáteis.

Nota de campo: Use padrões certificados próximos à faixa esperada e aplique a compensação de temperatura prevista no procedimento.

Conversão de condutividade para a escala IACS. — Rohmann GmbH — fonte: https://www.rohmann.de/en/eddy-current-lexicon/#collapse9

Comparação gráfica de condutividade no sistema IACS. — Rohmann GmbH — fonte: https://www.rohmann.de/en/eddy-current-lexicon/#collapse9

Efeito pelicular

Termos relacionados: efeito de superfície, skin effect, concentração superficial

O efeito pelicular concentra as correntes parasitas junto à superfície e reduz progressivamente sua densidade com a profundidade. Essa concentração aumenta quando a frequência, a condutividade ou a permeabilidade magnética do material cresce.

Nota de campo: Frequências elevadas favorecem a sensibilidade superficial, enquanto frequências menores ampliam a interação com regiões subsuperficiais.

Modelo em camadas do efeito pelicular. — Rohmann GmbH — fonte: https://www.rohmann.de/en/eddy-current-lexicon/#collapse21

Profundidade de penetração

Termos relacionados: profundidade padrão, δ, profundidade efetiva

A profundidade padrão δ é a distância em que a densidade de corrente cai para aproximadamente 1/e, ou 37% do valor superficial. Ela depende principalmente da frequência de ensaio, da condutividade elétrica e da permeabilidade magnética.

Nota de campo: Use δ como estimativa física, não como garantia de detecção, pois geometria, orientação, relação sinal-ruído e configuração da sonda também limitam o alcance.

Decaimento das correntes parasitas com a profundidade. — Rohmann GmbH — fonte: https://www.rohmann.de/en/eddy-current-lexicon/#collapse6

Fórmula da profundidade padrão de penetração. — Rohmann GmbH — fonte: https://www.rohmann.de/en/eddy-current-lexicon/#collapse6

Relação entre profundidade padrão e densidade de corrente. — Rohmann GmbH — fonte: https://www.rohmann.de/en/eddy-current-lexicon/#collapse6

Defasagem das correntes parasitas

Termos relacionados: deslocamento de fase, atraso de fase, avaliação de fase

As correntes parasitas sofrem atraso de fase à medida que se propagam em profundidade e interagem com o material. A fase do sinal também varia com geometria, condutividade, permeabilidade e afastamento, permitindo separar indicações quando há referência adequada.

Nota de campo: Calibre a direção de fase com descontinuidades conhecidas e confirme interpretações de profundidade com padrões representativos ou múltiplas frequências.

Fórmula da defasagem das correntes parasitas com a profundidade. — Rohmann GmbH — fonte: https://www.rohmann.de/en/eddy-current-lexicon/#collapse15

Frequência de ensaio

Termos relacionados: frequência de excitação, frequência da sonda, frequência operacional

A frequência de ensaio controla a distribuição das correntes parasitas, a sensibilidade e a separação de fase entre diferentes condições. Frequências altas privilegiam fenômenos superficiais, enquanto frequências baixas proporcionam maior penetração.

Nota de campo: Selecione a frequência dentro da faixa da sonda e valide o compromisso entre sensibilidade, penetração e ruído no padrão de referência.

Sondas de correntes parasitas

Termos relacionados: sensores, transdutores, bobinas de ensaio

A sonda contém uma ou mais bobinas responsáveis por excitar o componente e receber sua resposta eletromagnética. Forma, dimensões, enrolamento, núcleo, blindagem e ligação elétrica determinam a área sensível e o comportamento do sinal.

Nota de campo: Escolha a sonda considerando material, curvatura, acesso, orientação da descontinuidade e resolução necessária.

Tipos de sondas

Termos relacionados: classificação de sondas, geometrias de sensores, arranjos de bobinas

As sondas podem ser classificadas pela forma mecânica, área de cobertura e circuito de medição. Entre as configurações comuns estão sondas superficiais, tipo lápis, envolventes, internas, absolutas, diferenciais, de reflexão e matriciais.

Nota de campo: Nenhum tipo é universal; a seleção deve reproduzir as condições de acesso e a orientação crítica da inspeção.

Geometrias típicas de sensores de correntes parasitas. — Rohmann GmbH — fonte: https://www.rohmann.de/en/eddy-current-lexicon/#collapse18

Sondas absolutas

Termos relacionados: sensor absoluto, bobina absoluta, canal absoluto

Uma sonda absoluta responde ao estado eletromagnético total observado pela bobina em relação ao ponto de balanceamento do instrumento. Ela é sensível tanto a descontinuidades quanto a variações lentas de material, geometria, temperatura e afastamento.

Nota de campo: Controle a deriva e o lift-off e refaça o balanceamento sempre que a condição de referência mudar.

Esquema de uma sonda absoluta. — Rohmann GmbH — fonte: https://www.rohmann.de/en/eddy-current-lexicon/#collapse1

Sonda absoluta com bobina de compensação. — Rohmann GmbH — fonte: https://www.rohmann.de/en/eddy-current-lexicon/#collapse1

Sistema de sondas diferenciais

Termos relacionados: sonda diferencial, bobinas opostas, canal diferencial

Um sistema diferencial compara a resposta de duas regiões próximas, normalmente por bobinas ligadas em oposição. Alterações uniformes tendem a se cancelar, enquanto mudanças localizadas produzem uma resposta característica cuja forma depende da direção e do espaçamento das bobinas.

Nota de campo: Valide a orientação de varredura e a velocidade usando descontinuidades de referência compatíveis com o caso real.

Sondas de passagem

Termos relacionados: bobina envolvente, sonda interna, sonda bobbin, encircling coil

Sondas de passagem inspecionam produtos alongados por meio de uma bobina externa que envolve a peça ou de uma sonda que percorre seu interior. Elas oferecem cobertura circunferencial eficiente, embora a localização angular da indicação possa ser limitada.

Nota de campo: Mantenha a peça ou a sonda centralizada e controle a velocidade para obter cobertura uniforme em sistemas automatizados.

Sondas segmentadas

Termos relacionados: sensor segmentado, bobina em arco, sonda de cobertura parcial

Uma sonda segmentada cobre apenas parte da circunferência do componente, oferecendo equilíbrio entre área inspecionada e localização da indicação. Sua resolução espacial tende a ser superior à de uma bobina totalmente envolvente, mas inferior à de uma sonda superficial pequena.

Nota de campo: Planeje sobreposição ou indexação entre passadas para evitar regiões sem cobertura.

Identificação e especificação de sondas

Termos relacionados: ficha da sonda, nomenclatura de sensores, rastreabilidade da sonda

A identificação técnica de uma sonda deve informar sua topologia elétrica, geometria ativa, faixa de frequência, conector, pinagem, cabo e limitações de aplicação. Número de série, condição de verificação e materiais ou curvaturas compatíveis completam sua rastreabilidade.

Nota de campo: Nunca conclua compatibilidade apenas pelo conector; confirme também pinagem, impedância, faixa operacional e configuração aceita pelo equipamento.

Pictogramas de classificação de sensores usados pela Rohmann. — Rohmann GmbH — fonte: https://www.rohmann.de/en/eddy-current-lexicon/#collapse11

Largura de banda

Termos relacionados: banda passante, faixa do sinal, resposta em frequência

A largura de banda define a faixa de frequências do sinal demodulado que o sistema consegue transmitir ou processar. Uma banda ampla preserva transientes rápidos, mas admite mais ruído, enquanto uma banda estreita suaviza o sinal e pode atenuar indicações curtas.

Nota de campo: Relacione a banda à velocidade de varredura e à largura efetiva da bobina, sem confundi-la com a frequência de excitação.

Representação da largura de banda e dos pontos de corte. — Rohmann GmbH — fonte: https://www.rohmann.de/en/eddy-current-lexicon/#collapse2

Filtragem de sinais

Termos relacionados: filtros, condicionamento de sinal, filtragem temporal

A filtragem reduz componentes indesejados quando seu conteúdo de frequência difere daquele associado às indicações relevantes. Ela pode melhorar a legibilidade, mas não separa de modo confiável sinais que ocupam a mesma faixa espectral.

Nota de campo: Valide todos os ajustes na velocidade real de inspeção e registre frequências de corte e demais parâmetros no procedimento.

Espectro com sinais relevantes e interferências. — Rohmann GmbH — fonte: https://www.rohmann.de/en/eddy-current-lexicon/#collapse7

Filtro passa-altas

Termos relacionados: passa-alta, high-pass, filtro dinâmico

O filtro passa-altas atenua variações lentas de linha de base e preserva componentes que mudam mais rapidamente. Ele pode reduzir efeitos graduais de geometria, condutividade ou afastamento, mas também enfraquecer descontinuidades extensas ou sinais obtidos em baixa velocidade.

Nota de campo: Evite cortes excessivos e confirme a resposta com a sonda, a velocidade e o tamanho de descontinuidade previstos.

Resposta de frequência de um filtro passa-altas. — Rohmann GmbH — fonte: https://www.rohmann.de/en/eddy-current-lexicon/#collapse8

Filtro passa-baixas

Termos relacionados: passa-baixa, low-pass, filtro de suavização

O filtro passa-baixas atenua ruído e interferências de alta frequência enquanto mantém componentes mais lentos do sinal. Se o corte for muito baixo, transientes curtos podem perder amplitude e definição.

Nota de campo: Posicione o corte acima da maior frequência relevante produzida pela menor descontinuidade na máxima velocidade de ensaio.

Filtro passa-faixa

Termos relacionados: passa-banda, band-pass, janela de frequência

O filtro passa-faixa combina limites inferior e superior para preservar apenas uma faixa intermediária do espectro. Ele reduz simultaneamente deriva lenta e ruído rápido, mas pode distorcer sinais que ultrapassem a janela selecionada.

Nota de campo: Use-o somente após caracterizar, em velocidade estável, o espectro das indicações e das interferências relevantes.

Resposta de frequência de um filtro passa-faixa. — Rohmann GmbH — fonte: https://www.rohmann.de/en/eddy-current-lexicon/#collapse3

Multiplexação

Termos relacionados: MUX, aquisição multiplexada, compartilhamento de canais

A multiplexação compartilha parte da eletrônica de aquisição entre várias sondas, bobinas ou configurações por meio de comutação temporal. Ela reduz hardware e interferência simultânea, mas diminui o tempo de aquisição disponível para cada canal.

Nota de campo: Dimensione a taxa de multiplexação considerando quantidade de canais, velocidade, amostragem e cobertura mínima exigida.

Divisão temporal de canais em um ciclo de multiplexação. — Rohmann GmbH — fonte: https://www.rohmann.de/en/eddy-current-lexicon/#collapse13

Multiplexação de parâmetros

Termos relacionados: multifrequência sequencial, comutação de parâmetros, MUX de frequência

Na multiplexação de parâmetros, uma mesma sonda opera sucessivamente com diferentes frequências ou ajustes de ganho, fase, filtro e limiar. A combinação das respostas pode ajudar a separar efeitos de material, geometria e descontinuidades, embora cada condição tenha menor taxa efetiva de atualização.

Nota de campo: Sincronize os ciclos e normalize ganho e fase antes de combinar canais obtidos com configurações diferentes.

Sequência de parâmetros em uma aquisição multifrequência. — Rohmann GmbH — fonte: https://www.rohmann.de/en/eddy-current-lexicon/#collapse14

Multiplexação de sondas

Termos relacionados: multiplexação de sensores, varredura de array, comutação de elementos

A multiplexação de sondas ativa sequencialmente várias bobinas ou elementos de um array usando eletrônica compartilhada. Essa técnica amplia a cobertura e permite formar mapas bidimensionais, mas exige coordenação entre passo espacial, velocidade e taxa de comutação.

Nota de campo: Use encoder e verifique que a combinação de passo, taxa de disparo e velocidade não produza lacunas entre elementos ou amostras.

Comutação sequencial de elementos em um array de sensores. — Rohmann GmbH — fonte: https://www.rohmann.de/en/eddy-current-lexicon/#collapse19

Fontes e uso técnico

Créditos e proveniência: imagens técnicas de Rohmann GmbH, Evident Scientific, Eddyfi Technologies e SmartEND Instruments, conforme indicado em cada figura. Uso educacional autorizado pelo responsável do projeto.
